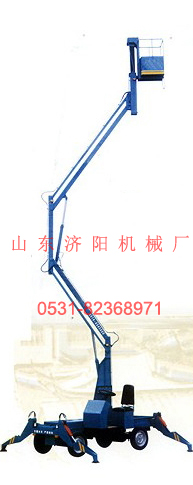

一、產品說明:曲臂式升降機是山東濟陽機械廠最新研制的高空作業設備,具有操作簡單體積小,重量輕,價格便宜,外形美觀、作業面積大、移動方便,特別是能夠跨越障礙物進行作業等優點、是理想的登高作業設備。廣泛應用與車站、碼頭、賓館大廳、倉庫、車間以及供電和建筑裝璜等部分需要高空作業的場合。
二、GTZ系列技術參數:
型號 |
GTZ-8 |
GTZ-9 |
整機尺寸 |
3250×1700×2800 |
3250×1700×2800 |
最大作業高度 |
10m |
11m |
最大離地高度 |
8.3m |
9.3m |
額定載荷 |
200kg |
200kg |
回轉角度 |
360° |
360° |
支腿 |
單獨可調 |
單獨可調 |
抗風力 |
≦6級 |
≦6級 |
駕駛速度 |
人工拖動 |
人工拖動 |
GKT系列技術參數:
型號 |
GKT-14 |
GKT-13 |
GKT-12 |
整機尺寸 |
5100*1800*3300 |
4800*1800*3200 |
4300*1700*3100 |
最大作業高度 |
14米 |
13m |
12m |
最大力度高度 |
12.3米 |
11.5m |
3.5m |
額定載荷 |
160kG |
160KG |
160KG |
最大作業半徑 |
4.1米 |
3.8m |
3.5m |
回轉角度 |
360° |
360° |
360° |
支腿 |
單獨可調 |
單獨可調 |
單獨可調 |
抗風力 |
≦6級 |
≦6級 |
≦6級 |
駕駛速度 |
20-40公里/小時 |
20-40公里/小時 |
20-40公里/小時 |
三、維修與保養
(1)完成作業后,平臺應恢復到停止狀態,切斷電源。
(2)此機應停放在室內,防止雨水侵蝕,導致電路不通。
(3)使用時,支腿、絲桿以及各臂之間的軸銷應經常加油,不用時請加足油,停放在室內。
(4)新啟用的平臺,首次工作滿2個月應更換一次,加油用具應潔凈,定期清洗油箱及吸油濾網。液壓油夏季用32#冬季用46#。
(5)發現油缸有漏油現象,應及時更換密封圈。
